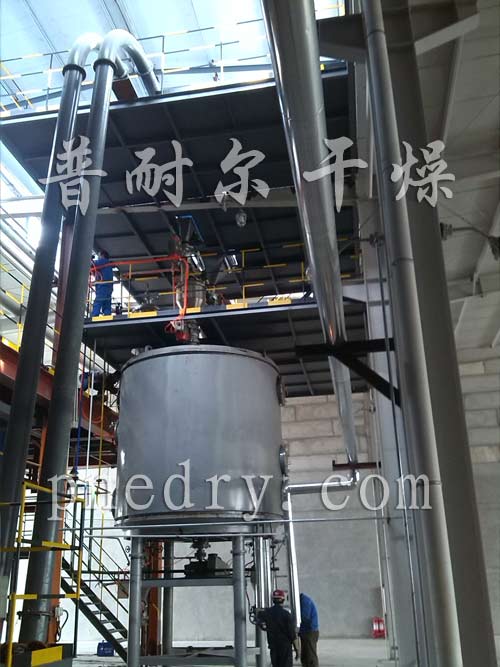

豬血蛋白粉真空盤式連續干燥機

詳細描述

       豬血蛋白粉 ZPLG3000/25兩級串聯真空盤式連續干燥機 豬血蛋白粉干燥機，豬血蛋白粉干燥設備，豬血蛋白粉干燥機設備，豬血蛋白粉烘干機，豬血蛋白粉烘干設備，豬血蛋白粉烘干機設備，豬血蛋白粉真空盤式 干燥機。常州普耐爾干燥設備有限公司。

豬血蛋白粉真空盤式干燥機方案：

 一， 工藝條件

1. 物料：蛋白粉

2. 初含水分：    70%（濕基）

3. 終含水分：    ≤10%（濕基）

4. 干品產量：    750Kg/h

 5. 干品粒度：      200目

6. 干品堆積比重：  1.1克/立方厘米

 7. 干燥溫度：     140-160℃

8. 加熱方式:      蒸汽（0.5-0.6MPa）

9. 機器材質:     物料接觸處304，其余A3鋼噴漆

10. 安裝:         室內

11. 電源:        380V   50HZ 12. 環境:        20℃  760mmHg  φ=80%

二. 工藝計算： 1、 每低時10%時的干品產量：  G干=750 kg/h

2、 每低時水份蒸發量： W =1500kg/h

3、 每低時70%的濕品產量：  G濕=  2250 kg/h 濕物料進干燥設備前的溫度為20℃； 干燥完時的料溫為～80-100℃；冷卻后出料溫度：30-40℃  經于物料的水分太大，根據由驗采取二級真空盤式串聯干燥，   第一級盤式將物料水分從70%干燥到50%，第二級盤式   將物料水分從50%干燥到10%。

Ⅰ.   第一級干燥計算: 70%干燥到50%

 1、 每低時70%時的濕品產量：  G濕=2250kg/h

2、 每低時水份蒸發量：       W = 900kg/h

3、 每低時50%的產量：  G干=  1350 kg/h

4、 蒸發水份一定要的熱量，水的汽化熱取595 kcal/kg：    Q1=535500kcal/h

 5、 物料升溫一定要的熱量，物料的比熱取0.4 kcal/kg•℃ Q2=43200 kcal/h

6、 濕物料中水份升溫所一定要的熱量，水的比熱取1.0 kcal/kg•℃ Q3=126000 kcal/h

7、 干燥器面積計算：       總的熱量      Q總=704700kcal/h      蒸汽耗量：     S=1281kg/h 熱傳導干燥傳熱公式：Q=KA △T  其中K取55  △T==83.7℃             則A=153平方，   考慮物料初含水分較大，根據由驗，物料干燥時停留時間不能小于60分鐘， 物料堆積比重取：1100Kg/m3      鋪料厚度取15mm S=2250/(1100x0.015)=136平方，

滿足設計要求 擬選用ZPLG3000--25型真空盤式連續干燥設備    2臺    滿足要求（出料底盤也通入蒸汽加熱） 8. 抽氣速率計算: 設定干燥腔內真空度表壓:-0.06MPa, 可以查出^壓力在40KPa時的水蒸氣密度為:0.3 則可算出V=3000M3/h  ,考慮漏氣率20%, 則抽氣量為:60  M3/min Ⅱ. 第二級干燥計算: 50%干燥到10% 1、 每低時40%時的濕品產量：  G濕=1350kg/h

2、 每低時水份蒸發量：       W = 600kg/h

3、 每低時10%的產量：  G干=  750 kg/h

4、 蒸發水份一定要的熱量，水的汽化熱取595 kcal/kg：    Q1=357000kcal/h

5、 物料升溫一定要的熱量，物料的比熱取0.4 kcal/kg•℃ Q2=4500 kcal/h

6、 濕物料中水份升溫所一定要的熱量，水的比熱取1.0 kcal/kg•℃ Q3=10125kcal/h

7、 干燥器面積計算：       總的熱量      Q總=371625kcal/h

蒸汽耗量：     S=676kg/h 熱傳導干燥傳熱公式：Q=KA △T  其中K取46  △T==59.4℃

 則A=136平方，   考慮物料初含水分較大，根據由驗，物料二級干燥加冷卻時間停留時間不能小于60分鐘， 物料堆積比重?。?100Kg/m3

鋪料厚度取10mm S=1350/(1100x0.010)=123平方，

滿足設計要求 擬選用ZPLG3000--25型真空盤式連續干燥設備    1臺    滿足要求，

（底部2層及出料底盤通入冷卻水冷卻） 8. 抽氣速率計算: 設定干燥腔內真空度表壓:-0.06MPa, 可以查出^壓力在40KPa時的水蒸氣密度為:0.3 則可算出V=2000M3/h  ,考慮漏氣率20%, 則抽氣量為:40M3/min

 三.機器選型及主要技術參數 根據要求擬選用 一級干燥: ZPLG3000—25型真空盤式連續干燥設備  1臺 二級干燥: ZPLG3000—25（含2層冷卻）型真空盤式連續干燥設備  1臺

主要工作原理:  濕物料自加料器連續地加到干燥設備的第1層盤上，帶有耙葉的耙臂做回轉運動，蒸發出來的蒸汽經設置在頂部的排濕口流出，溶劑經冷凝器收回后經真空泵流出室外。底部流出的干物料冷卻后直接包裝。

主要機器技術參數：

Ⅰ.   第一級干燥:    ZPLG3000-25

  1.主機功率：          22kw

2.加熱介質：          蒸汽

 3.蒸汽耗量:           1281kg/h

4.干燥面積：          150m2

 5. 冷凝器面積:        250平方

6.主機外形尺寸:      φ3800*11000mm 機器配置 序號 部件 名稱 型 號 規 格 數 量 材   質 注意 加料系統 1 加料倉 容積200L 2套 304 厚度6mm 2 攪拌電機 0.55 kw 2套  變頻調速 3 電動球閥 DN200 4套 304 4 壓力表  1套  主機部件

7 主機殼體 φ3800*6250mm 1套 內膽12mm、Q235內貼3mm、304 中間使用強化法蘭、12#槽鋼強化

 8 主機封頭 φ3800 1套 12mm Q235內貼3mm304

9 法蘭 φ4000×45 4套 A3

10 保溫  配套 硅酸鋁面 保溫厚度80mm  主機外封面  1套 2mm   A3

 11 高加熱盤 φ3000 mm 13套 上表面厚度10mm、材質304,下表面厚度3mm、材質304，使用滿焊 進出汽管為φ45 ×4mm,每層2進2出

12 低加熱盤 φ2700 mm 12套 上表面厚度10mm、材質304,下表面厚度3mm、材質304，使用滿焊 進出汽管為φ45 ×4mm，每層2進2出

 13 耙桿 φ38×4 208套 304

 14 耙桿座 Φ273×130 26套 304

15 進出汽總管 φ108×4 6套 304

16 耙刀 4mm 1套 304 手工制作，端部加四氟板

17 傳動主軸 φ245×20 1套 304無縫管

 18 加熱管接頭  26套 304 使用法蘭連接 22 密封填料  2套 四氟盤根 23 傳動裝置 組合 含減速機WHX,電機,聯軸器,帶輪 1套  P=22KW變頻， 24 真空連接管 φ159X6 1套 304

  控制柜  1臺 組件 含電器元件1套 收料系統 25 收料倉 容積200L 2套 304 厚度6mm 26 電動球閥 DN200 4套 304 27 主機支架  配套 A3 收回系統(需方自備) 28 冷凝器  1套  250平方 29 收液罐 φ800X1000 1套 304 厚度：6mm 30 真空泵 抽氣速率約60立方/分鐘 1

Ⅰ.   第二級干燥:   ZPLG3000-25(其中下部2層及出料底盤冷卻,23層為干燥)

  1.主機功率：          18.5kw

2.加熱介質：          蒸汽

 3.蒸汽耗量:           676 kg/h

 4.干燥面積：           138m2(冷卻面積:18平方)

5. 冷凝器面積:        200平方

6.主機外形尺寸:     φ3800*11000mm 機器配置 序號 部件 名稱 型 號 規 格 數 量 材   質 注意 加料系統 1 加料倉 容積200L 2套 304 厚度6mm

2 攪拌電機 0.55 kw 2套  變頻調速

3 電動球閥 DN200 4套 304 4 壓力表  1套  主機部件

7 主機殼體 φ3800*6250mm 1套 內膽12mm、Q235內貼3mm、304 中間使用強化法蘭、12#槽鋼強化

8 主機封頭 φ3800 1套 12mm Q235內貼3mm304

9 法蘭 φ4000×45 4套 A3

10 保溫  配套 硅酸鋁面 保溫厚度80mm  主機外封面  1套 2mm   A3

汽管為φ45 ×4mm，每層2進2出

12 低加熱盤 φ2700 mm 12套 上表面厚度10mm、材質304,下表面厚度3mm、材質304，使用滿焊 進出汽管為φ45 ×4mm，每層2進2出

13 耙桿 φ38×4 208套 304

14 耙桿座 φ273×130 26套 304

 15 進出汽總管 φ108×4 5套 304

16 耙刀 4mm 1套 304 手工制作，端部加四氟板

17 傳動主軸 φ245×20 1套 304無縫管

18 加熱（冷卻）管接頭  26套 304 使用法蘭連接

22 密封填料  2套 四氟盤根

23 傳動裝置 組合 含減速機WHX,電機,聯軸器,帶輪 1套  P=18.5KW變頻，

 24 真空連接管 φ159X6 1套 304  控制柜  1臺 組件 含電器元件1套 收料系統4套 304 27 主機支架  配套 A3 收回系統(需方自備) 28 冷凝器  1套  200平方 29 收液罐 φ800X1000 1

25 收料倉 容積200L 2套 304 厚度6mm

 26 電動球閥 DN200 套 304 厚度：6mm

30 真空泵 抽氣速率約40立方/分鐘 1  22KW 31 布袋濾筒  1 304 厚度：6mm
